H型省煤器結構特點

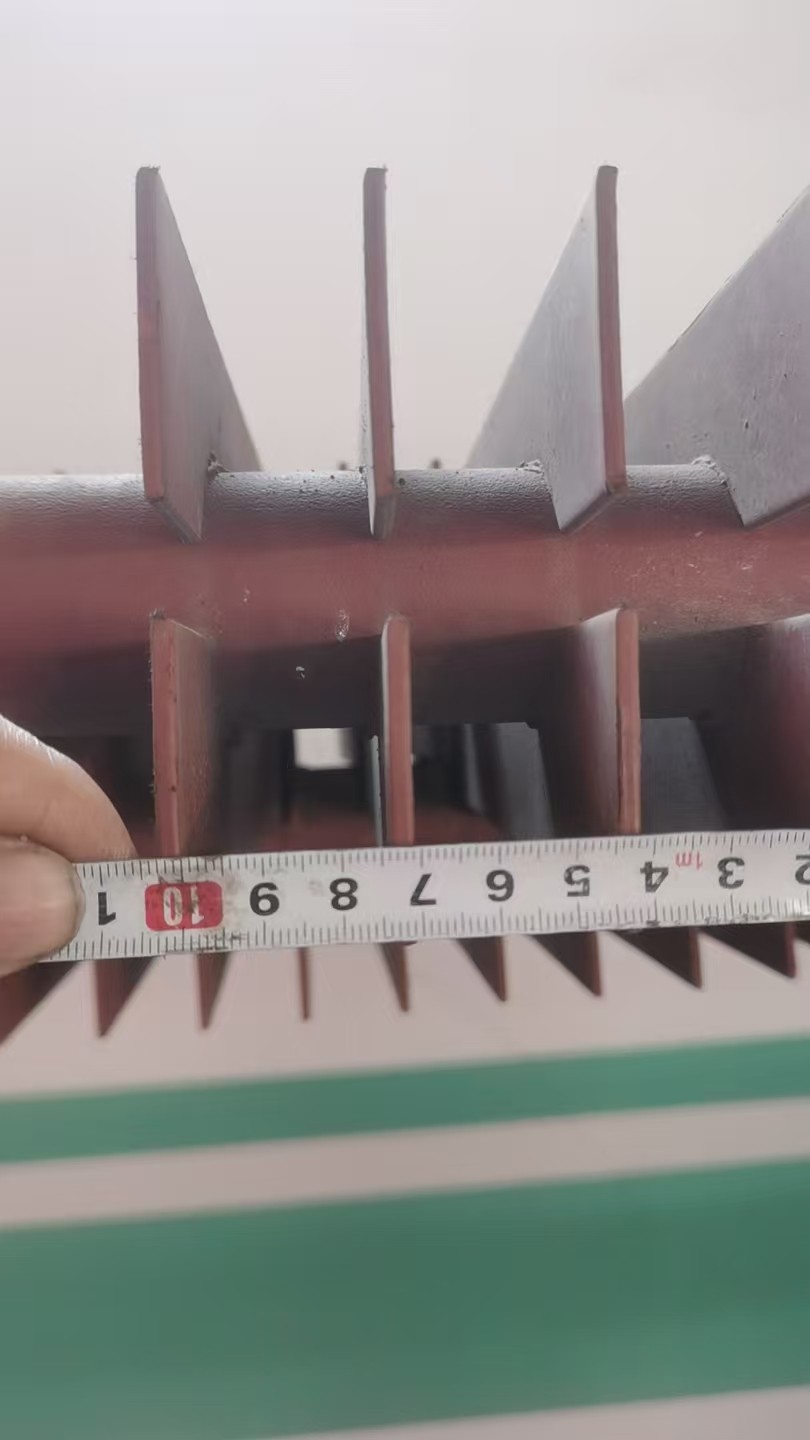

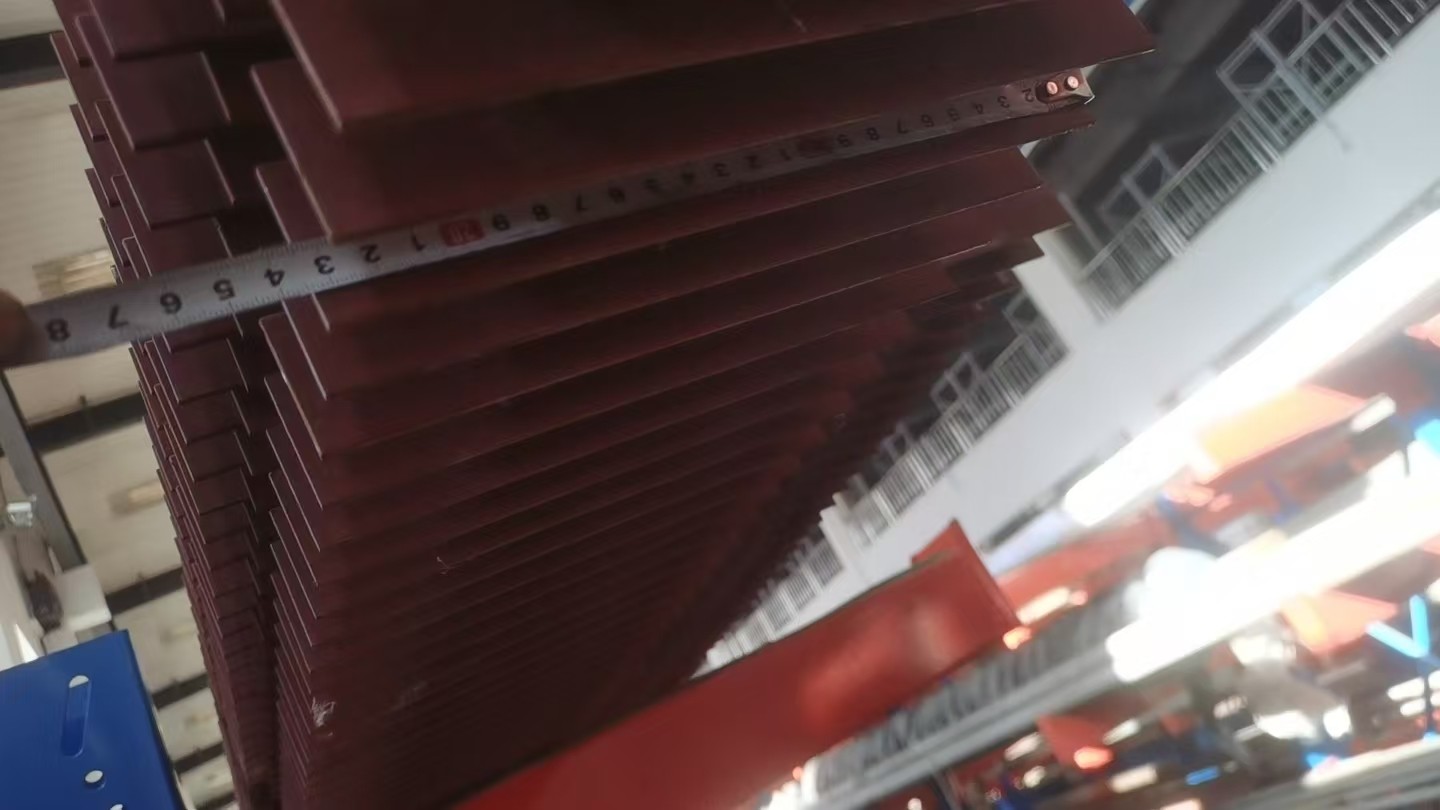

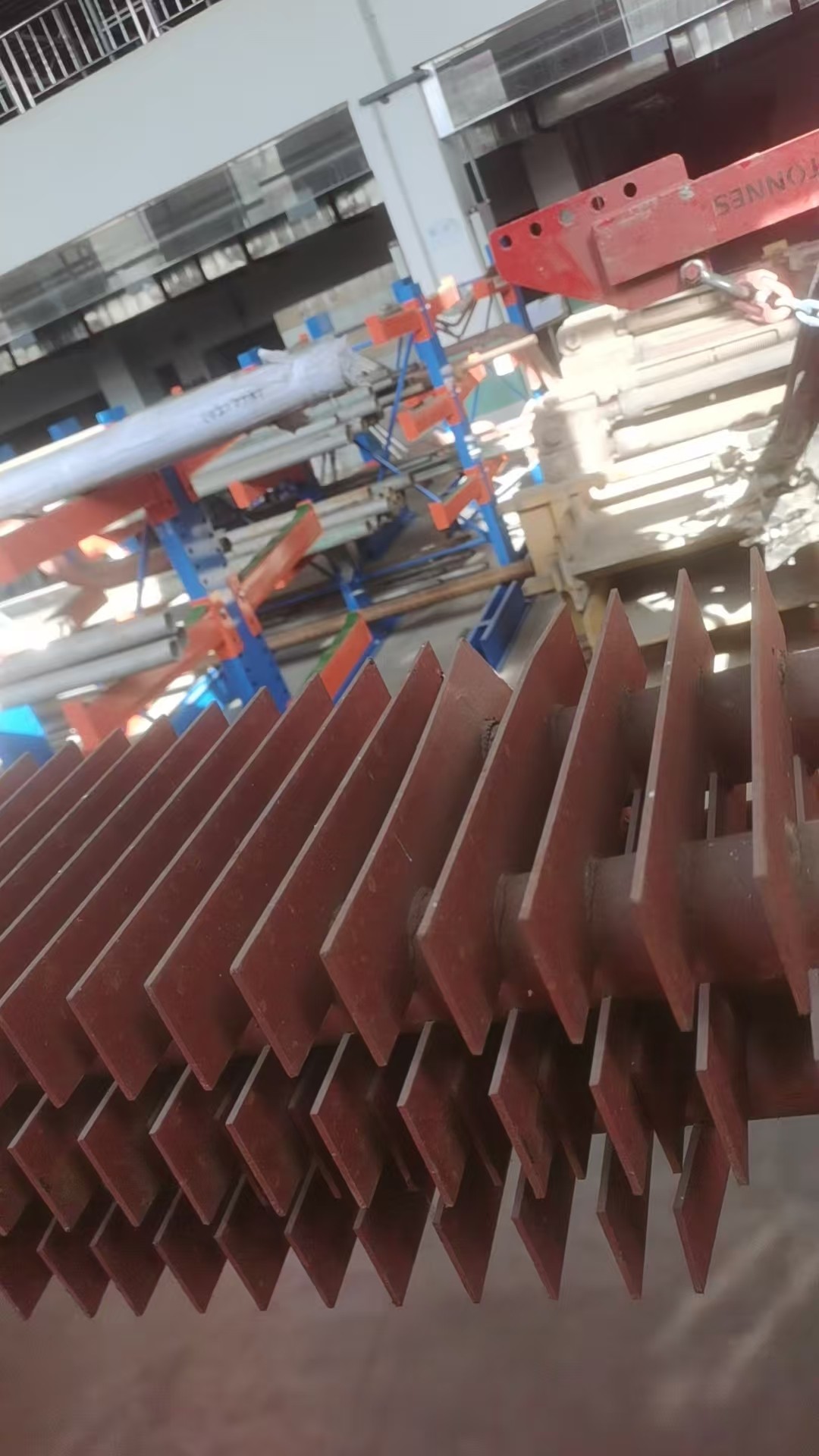

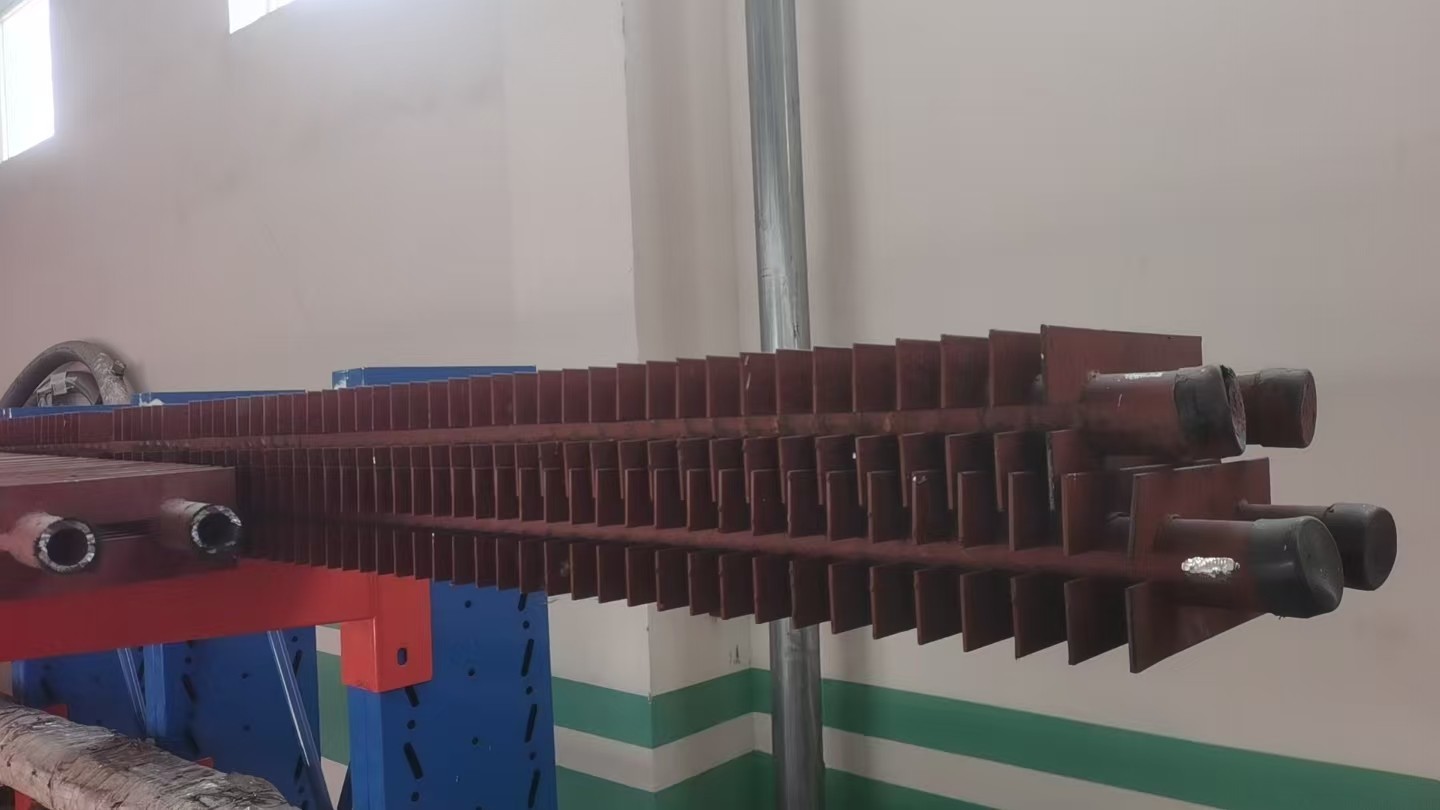

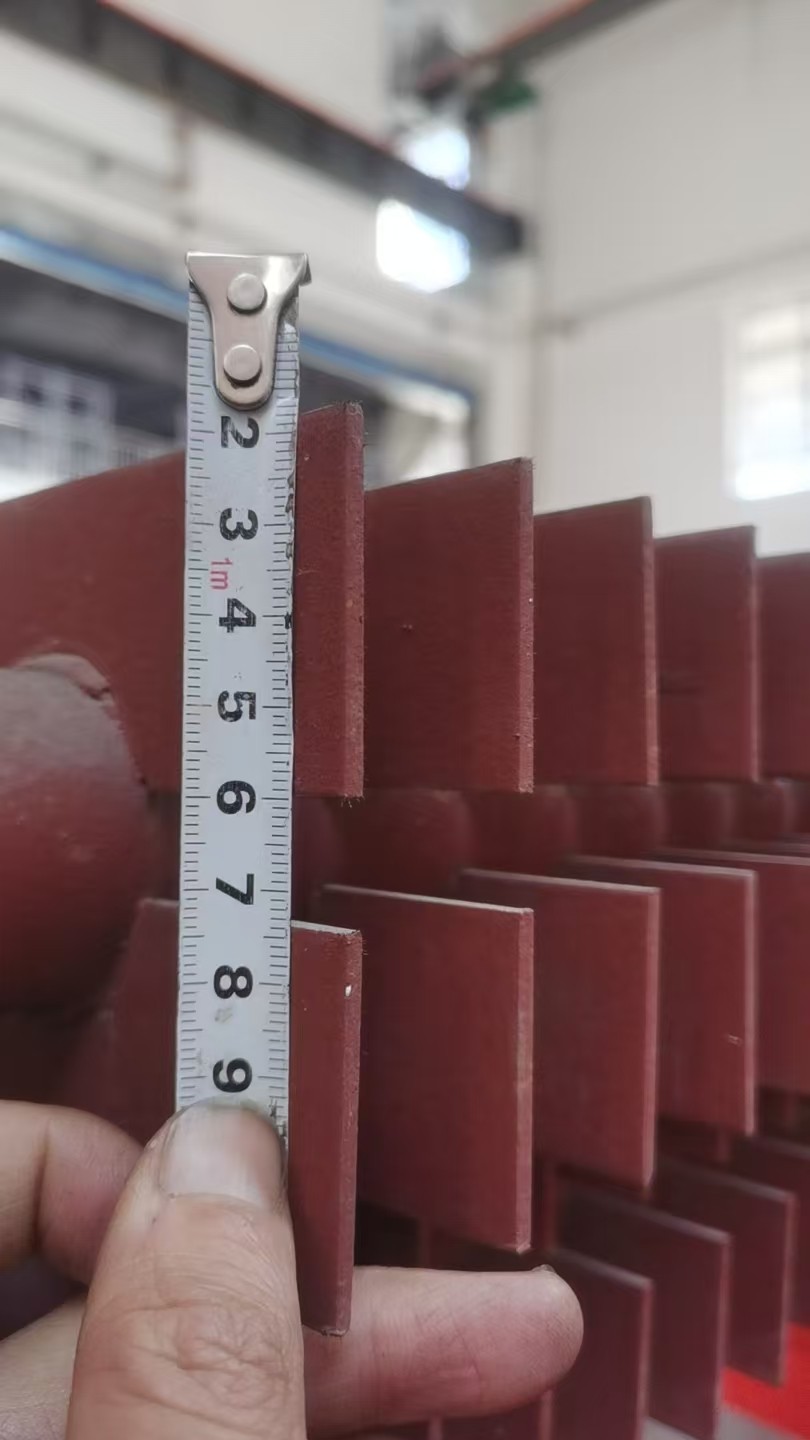

        H型省煤器管屬于擴展式受熱面，相當于在鋼管省煤器管外焊接薄肋片，起到增加外部換熱面積的一 種換熱部件。H型省煤器可分為雙肋片結構和單肋片結構，雙肋片結構是縱向兩根直段光管與肋片一同進行焊接，單肋片結構為單根光管與肋片焊接。常用管徑尺寸為Φ32mm、Φ38mm、Φ42mm、Φ51mm；肋片一般采用厚度為3mm耐腐蝕能力強的酸洗碳鋼。雙肋片結構的肋片高度一般為管縱向節距的2倍，寬度一般與管徑尺寸相近。一般管內為工質，管外為煙氣， 工質與煙氣之間的換熱方式屬于間壁式換熱。

        H型省煤器的傳熱過程較復雜，煙氣沖刷外表面，與管內工質的換熱過程包含傳熱過程的多種換熱方式：煙氣與管外壁之間的對流換熱、管外壁至內壁的導熱過程和管內壁與工質的對流換熱過程；整體換熱過程包括以下幾個換熱步驟:煙氣與肋片之間的對流換熱過程、肋片本身的導熱過程、肋片與管外壁的導熱過程、管外壁至管內壁的導熱過程、管內壁與工質的對流換熱過程?？偟膩碚f，導熱是在傳熱過程中起著更重要的作用。H型省煤器傳熱系數計算不同于煙氣橫向沖刷光管管束。經計算發現，H型省煤器的傳熱系數較光管省煤器傳熱系數小，但是由于H型省煤器的換熱面積遠大于同體積下的光管省煤器換熱面積，總換熱量較光管省煤器大，彌補了傳熱計算中傳熱系數小的不足。

        H型省煤器由于有肋片的存在，積灰現象比鋼管省煤器略好。楊大哲曾以Fluent軟件對H型省煤器進行模擬，得出管外流場矢量圖，指出H省煤器的鰭片對氣流有均流作用。管外的氣流沿鰭片間的空隙向下橫向沖刷管子，擾動的氣流對管子背風面起到一定的沖刷作用，減輕了積灰。正由于H型省煤器有如此多的優點，其應用的范圍也不僅限于在電站鍋爐， 工業鍋爐的應用也越來越廣泛。
